洗濯機用・スイッチ基板基板 [BW-10SV PJN]
洗濯機用・スイッチ基板基板
[BW-10SV PJN]
販売価格: 10,400円(税込)
在庫数 在庫わずか
商品詳細
彡☆ヒント☆彡
| (1) 電源を切り、メイン基板のCN1クロとFU1の基板外側金属部間の電圧が90V以上か確認。 |
| 90V以下の場合、10Aヒューズの断線の可能性がありメイン基板の故障もしくは、電源コート゛の断線が考えられます。 |
| 90V以上の場合、ホールセンサのコネクタを外し。電源が正常に動作する場合、クドウブの故障が考えられます。 |
| 電源が正常に動作しない場合、メイン基板のCN3を外し再度電源が正常に動作しているか確認する為、 |
| CN3の黒と青の線の抵抗値を測り。正常であれば、電源ボタンを押していない時の抵抗値は∞になり、 |
| 押している時の抵抗値は1Ω以下になります、異常の場合はメイン基板と電源スイッチの故障が考えられます。 |
| 正常の場合は基板ハーネス・ワイヤハーネス・コネクタの接続部のチェック・手直し |
| ※チェック時はリード線端子を取り付けたままで。メイン基板交換時は電源プラグを抜いて５分以上待ってから交換。 |

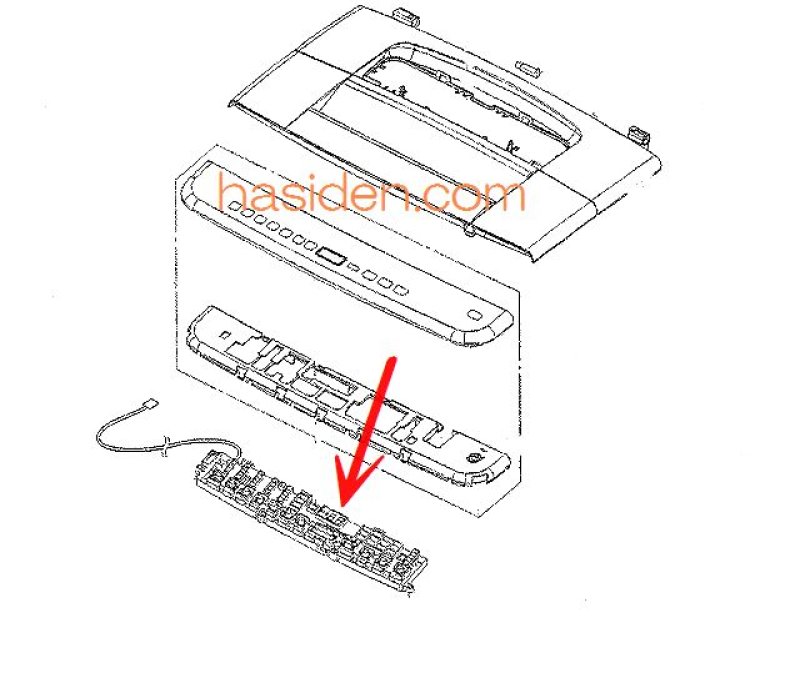

| 部品名称 | 部品番号 | 難度 | 備考 | |
| キバン(スイッチキバン) | BW-10 PJN | プロのみ対応 | ||
適応機種
BW-9SV BW-10SV
BW-10SV PJN
>>販売条件<<
(1) プロのみ対応
(2) キァンセル不可
(3) 代金引換不可
(4) 入金確認後発送手配
他の写真
-
彡☆ヒント☆彡
(1) 電源を切り、メイン基板のCN1クロとFU1の基板外側金属部間の電圧が90V以上か確認。 90V以下の場合、10Aヒューズの断線の可能性がありメイン基板の故障もしくは、電源コート゛の断線が考えられます。 90V以上の場合、ホールセンサのコネクタを外し。電源が正常に動作する場合、クドウブの故障が考えられます。 電源が正常に動作しない場合、メイン基板のCN3を外し再度電源が正常に動作しているか確認する為、 CN3の黒と青の線の抵抗値を測り。正常であれば、電源ボタンを押していない時の抵抗値は∞になり、 押している時の抵抗値は1Ω以下になります、異常の場合はメイン基板と電源スイッチの故障が考えられます。 正常の場合は基板ハーネス・ワイヤハーネス・コネクタの接続部のチェック・手直し ※チェック時はリード線端子を取り付けたままで。メイン基板交換時は電源プラグを抜いて５分以上待ってから交換。 部品名称 部品番号 難度 備考 キバン(スイッチキバン) BW-10 PJN プロのみ対応 適応機種
BW-9SV BW-10SV
BW-10SV PJN
>>販売条件<<
(1) プロのみ対応
(2) キァンセル不可
(3) 代金引換不可
(4) 入金確認後発送手配
