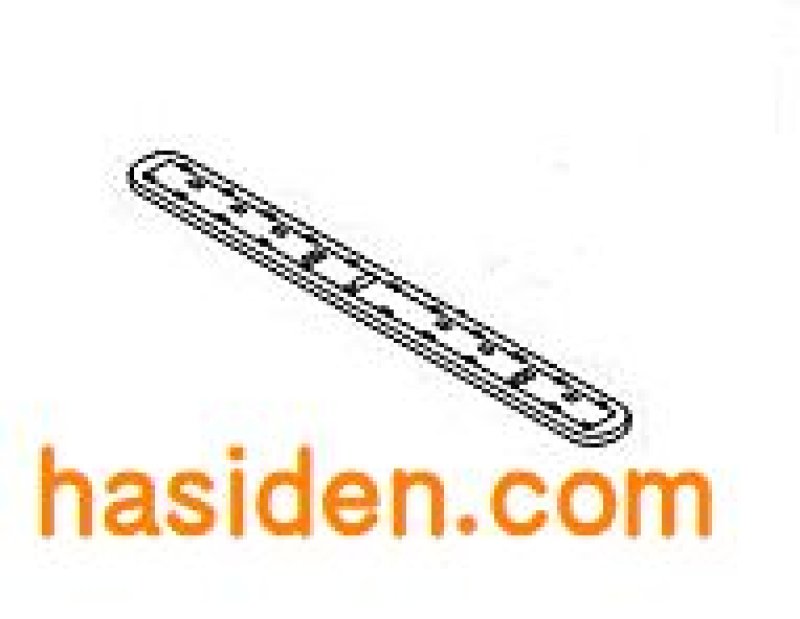

冷蔵庫・LED庫内灯基板 [R-HW62S VBR]

冷蔵庫・LED庫内灯基板 [R-HW62S VBR]

販売価格: 3,900(税込)

在庫数◯在庫有り
数量:

商品詳細

画:イメ-ジ

      この部品は

・ 交換のサポートは、行っておりません。
・ 交換作業及び作業結果は、自己責任となります。
・ 交換は貼ってある画像・下記の説明文をご参考に



☆彡ヒント☆彡

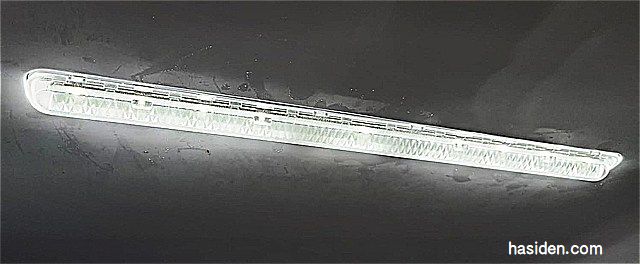

     点灯せず…他・・・ LED庫内灯基板

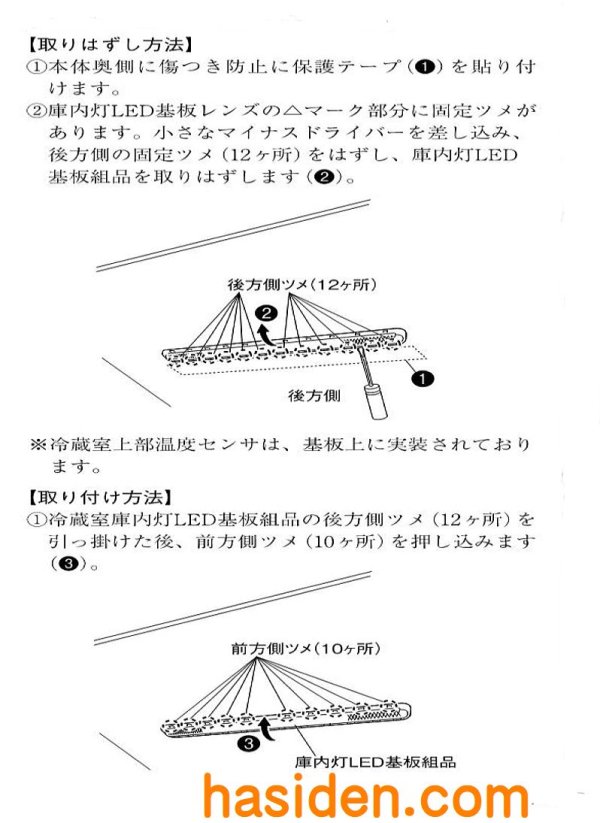

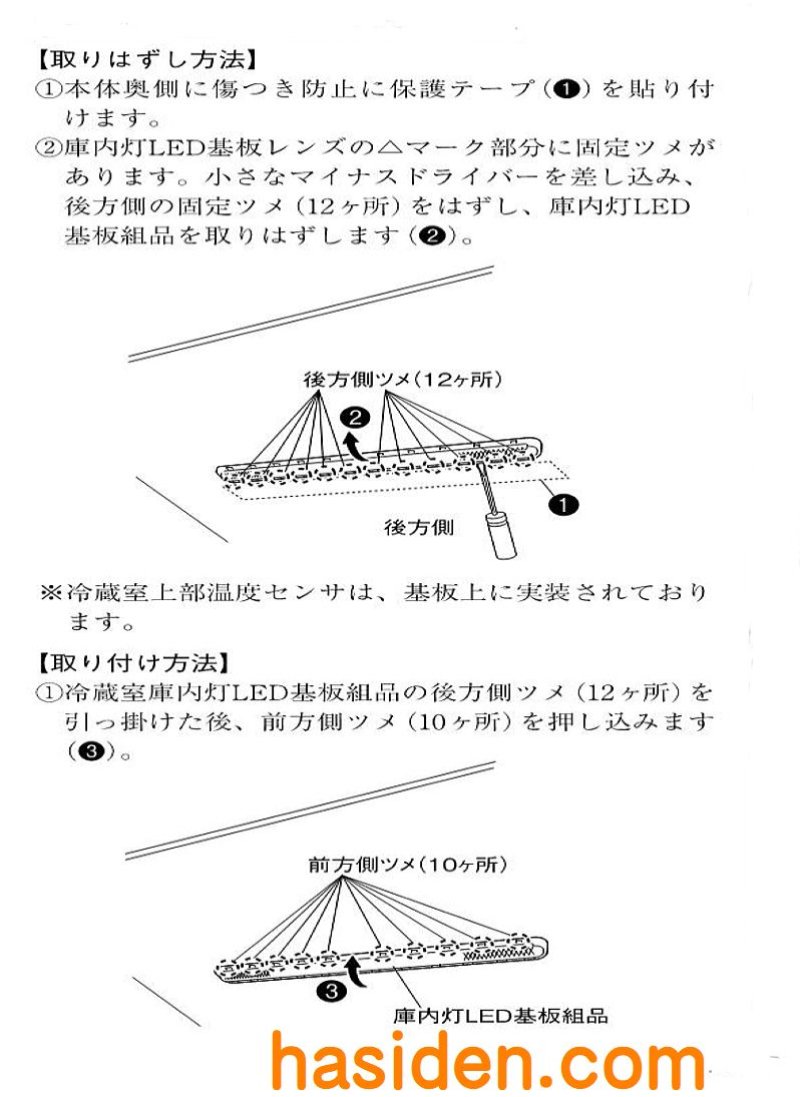

>>>庫内灯・冷蔵室上部温度センサ【取りはずし方法】<<<

(1) 本体奥側に傷つき防止に保護テープを貼り付けます。
(2) 庫内灯LED基板レンズのマーク部分に固定ツメがあります。
   小さなマイナスドライバーを差し込み、後方側の固定ツメ(12ヶ所)をはずし、
   庫内灯LED基板組品を取りはずします。
      ≫コネクタが抜きにくい場合・・⤵
         ネクタには抜け止めのレバーが付いています
               ⤵
       コネクタの上面を押しながら抜きます


  後 方 側ツメ(1 2ヶ所 )あり
   冷蔵室上部温度センサは、基板上に実装されております。



>>【取り付け方法】<<

(1) 冷蔵室庫内灯LED基板組品の後方側ツメ(12ヶ所 )を引っ掛けた後、前方側ツメ(10ヶ所)を押し込


      コネクタが抜きにくい
       ↓↓
  コネクタには抜け止めのレバーが付いています、

      無理に引き抜いて コ-ド・コネクターを破損させない様に

      コネクタの上面を押しながらゆくり抜きます、





 ↓↓LED庫内灯取替えをメ-カ-に依頼すると↓↓

 出張費 3.850円((税込)
 作業技術工料 16.000円〜18.000円
 部品代金 3.900円
 合計金額 23.800〜25.800







名称:基板(LED庫内灯)  巷にある代用品ではありません"日立純正正規部品"で〜す。

適応機種

 R-HW60J R-HW52K R-HW60K R-HW52J
 R-HWS47NR-HW62S R-HW60N R-KX57K
R-HX60N R-HWS47K R-HXCC62S R-HXCC54S
 R-HW54S R-HW49S R-H54S R-H49S
R-KW57K R-H52N R-HWS47K R-HW48N
R-HX52N R-HW52N R-KX57N R-H48N
R-HW54R R-HW54L R-HW60R

  R-HW62S VBR


   デ-タ-の転用コピーお断りします
