エアコン　制御基板・室内機 [RAS-S63C2 PRk]

画　イメ－ジ

 ”プロのみ対応”

☆彡ヒント☆彡
２．タイマ－ランプ10回点滅・・・・他

1 .電源プラグを抜き、貫流ファンを手で回したときに重なら室内ファンモータ交換。
2 .貫流ファンの当たりや室内ファンモータコネクタおよびＣＮ１７コネクタに外れ、接触不具合等あれば修正
3 .リモコン設定「冷房、強風」で運転して室内ファンモータコネクタ電圧を確認します。
　a)　(4)ピン(OV)－(7)ピン間約DC7.5Vを確認し、あれば室内電源基板交換。なければ室内ファンモータ交換
　b)　運転開始直後の(4)ピン(0V)－(6)ピン間電圧(DC2V〜5V)
　　　　　・電圧あり：(4)ピン(OV)－(5)ピン間DC15Vを確認し、あれば室内ファンモータ交換
　　　　　　なければ基板上0V－CN17(6)ピン間DC5Vを確認し、あれば室内電源基板交換。なければ室内制御基板交換
　　　　　・電圧なし：基板上0V－CN17(5)ピン間DC5Vを確認し、あれば室内電源基板交換。なければ室内制御基板交換
　

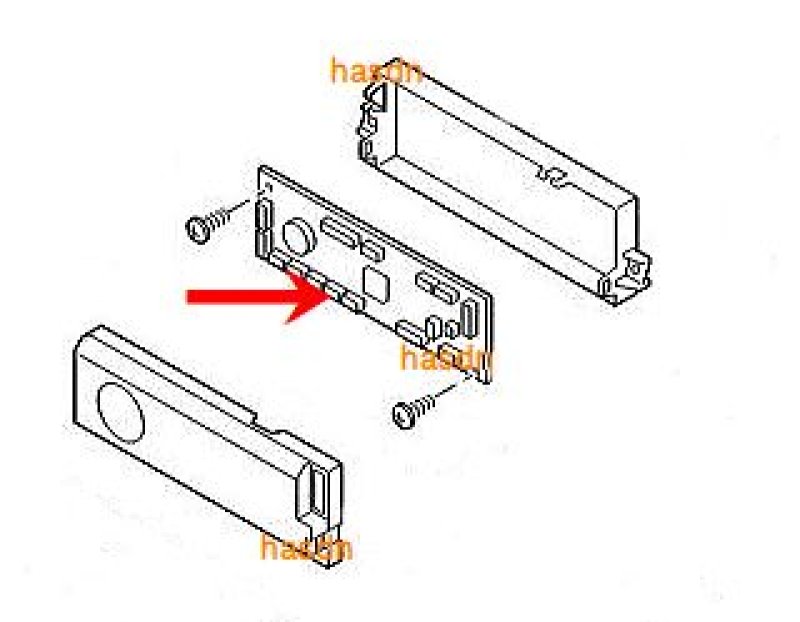

名称：室内キバン(制御基板　)

適応機種

RAS-S63C2 PRK

デ－タ－の転用お断りします
